Frac 스택은 수압 파쇄 유체를 유정으로 제어하고 전달하는 데 사용되는 고압 유정 어셈블리이며, 모든 파쇄 작업 중 압력 제어 장비 중 가장 중요한 부분입니다.
석유 및 가스 산업에서 수압 파쇄 작업의 성공과 안전은 표면 장비의 무결성에 크게 좌우됩니다. 관련된 모든 구성 요소 중에서, FR에이C 스택 없어서는 안 될 존재로 떠오릅니다. 완성 장비를 평가하는 엔지니어이든 압력 정격 어셈블리를 비교하는 조달 전문가이든 FRAC 스택(설계, 기능, 등급 및 선택 기준)을 이해하는 것이 필수적입니다.
이 가이드에서는 파쇄 스택의 정의, 작동 방식, 기존 유정 장비와의 차이점, 특정 유정에 적합한 파쇄 스택 구성을 결정하는 요소 등을 포괄적으로 살펴봅니다.
Frac 스택이란 무엇입니까?
A FRAC 스택 수압 파쇄 작업을 위해 특별히 유정 또는 가스정 표면에 설치된 특수 유정 압력 제어 어셈블리입니다. 장기간 생산을 위해 설계된 표준 유정과 달리, 파쇄 스택은 파쇄 유체(종종 물, 프로판트, 화학 첨가제의 혼합물)를 지층 깊숙이 펌핑하는 것과 관련된 극한의 압력과 연마성 슬러리를 견딜 수 있도록 설계되었습니다.

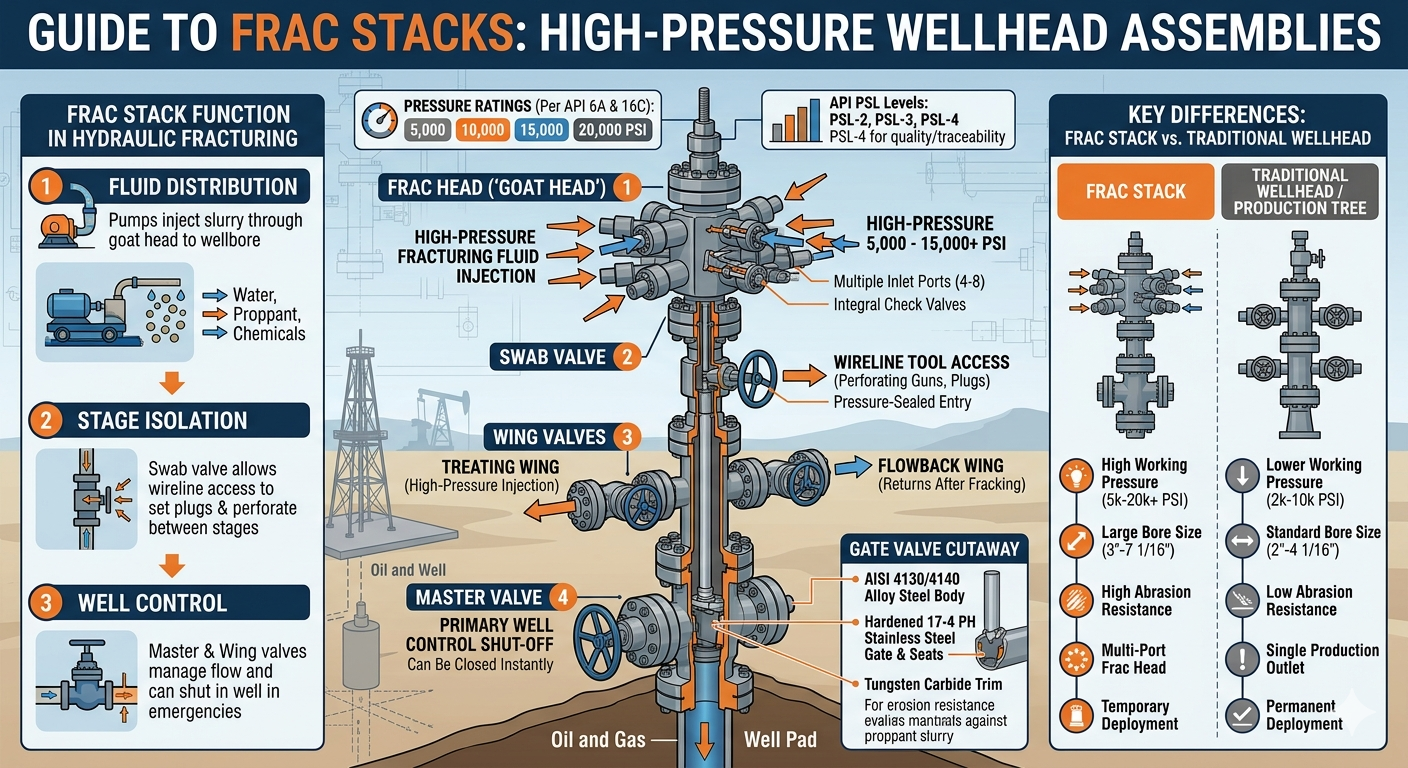

핵심적으로 FRAC 스택은 일반적으로 다음으로 구성됩니다.
- 마스터 밸브 — 스택 바닥에 있는 1차 차단 밸브
- 면봉 밸브 — 유선 도구에 대한 유정 접근을 허용합니다.
- 날개 밸브 - 파단선으로의 직접적인 흐름과 파단선으로부터의 직접적인 흐름
- Frac 머리(또는 염소 머리) — 여러 처리 철 라인을 연결하는 상단 매니폴드
- 체크 밸브 및 킬 라인 — 유정 제어 및 비상 압력 완화용
이러한 구성 요소를 함께 사용하면 승무원이 매우 높은 압력에서 파쇄 유체를 펌핑할 수 있습니다. 5,000 및 15,000PSI , 초고압 응용 분야에서는 초과할 수 있지만 20,000PSI — 정확성과 안전성을 갖추고 있습니다.
수압 파쇄 작업 중 Frac 스택은 어떻게 작동합니까?
파쇄 스택은 고압 표면 펌핑 장비와 유정 사이의 기본 인터페이스 역할을 하며 파쇄 프로그램의 모든 단계에서 유체 주입을 제어합니다.
수압 파쇄 작업이 시작되면 고압 펌프가 파쇄 헤드에 연결되는 철 라인 처리를 통해 파쇄 유체를 강제로 밀어냅니다. 다중 포트 구성으로 인해 종종 "염소 헤드"라고 불리는 파쇄 헤드는 여러 펌프 트럭의 유체를 동시에 유정으로 분배합니다. 이를 통해 작업자는 매우 높은 주입 속도(때로는 초과하는 경우도 있음)를 달성할 수 있습니다. 분당 100배럴 ) 단단한 구조물을 파괴하는 데 필요합니다.
작업 전반에 걸쳐:
- 는 마스터 밸브 비상시 우물을 폐쇄하기 위해 즉시 닫을 수 있습니다.
- 날개 밸브 역류 관리 및 처리 라인 관리를 위해 열리거나 닫힙니다.
- 는 면봉 밸브 단계 간 유선 도구를 사용하여 재진입 가능
- 킬 라인 필요한 경우 작업자가 킬 유체를 펌핑하여 유정 제어권을 회복할 수 있습니다.
파쇄가 완료된 후 파쇄 스택을 제거하고 생산 트리로 교체하거나 플로우백 작업 중에 일시적으로 남아 있을 수 있습니다.
Frac 스택과 기존 웰헤드: 주요 차이점
Frac 스택과 기존 웰헤드 어셈블리는 다양한 용도로 사용되며 다양한 표준에 따라 제작됩니다. 아래 표에는 중요한 차이점이 요약되어 있습니다.
| 특징 | FRAC 스택 | 전통적인 수원 / 생산 트리 |
| 주요 목적 | 수압파쇄액 주입 | 장기 생산 관리 |
| 작동 압력 | 5,000 – 20,000PSI | 2,000 – 10,000PSI(일반) |
| 보어 크기 | 3" – 7-1/16"(큰 구멍 선호) | 2" – 4-1/16"(표준) |
| 마모 저항 | 높음 - 프로판트 슬러리용으로 설계됨 | 낮음 - 연마재용으로 설계되지 않음 |
| 다중 포트 Frac 헤드 | 예 — 다중 펌프 연결 | 아니요 |
| 배포 기간 | 임시(일~주) | 영구적(수년에서 수십년) |
| API 표준 | API 6A / API 16C | API 6A |
표 1: 주요 운영 매개변수 전반에 걸쳐 파쇄 스택과 기존 유정/생산 트리 어셈블리 간의 비교.
Frac 스택 압력 등급: 이는 무엇을 의미합니까?
압력 등급은 파쇄 스택을 선택할 때 가장 중요한 사양입니다. 이는 어셈블리가 유정 및 처리 압력을 안전하게 포함할 수 있는지 여부를 직접적으로 결정합니다.
Frac 스택은 다음과 같은 압력 등급을 갖습니다. API 6A 그리고 API 16C 표준. 일반적인 작동 압력(WP) 등급은 다음과 같습니다.
- 5,000PSI WP — 저압, 얕은 지층에 적합
- 10,000PSI WP — 미국의 주요 셰일 산업에서 가장 널리 사용되는 등급입니다.
- 15,000PSI WP — 페름기 분지의 더 깊은 목표와 같은 깊은 고압 유정에 사용됩니다.
- 20,000PSI WP — 극도의 처리 압력을 요구하는 매우 깊거나 매우 조밀한 구조물을 위한 신흥 클래스
다음 사항에 유의하는 것이 중요합니다. 작동 압력 등급 FRAC 스택의 크기는 다음과 같거나 커야 합니다. 최대 예상 표면 처리 압력(MASITP) 안전 마진을 포함하여 작업에 대한. 운영자는 일반적으로 10~15% 안전 마진 Frac 스택 압력 등급을 선택할 때 계산된 MASITP보다 높습니다.
과소평가된 FRAC 스택을 사용하는 불일치는 치명적인 파열 또는 장비 고장을 초래할 수 있습니다. 업계 분석에 따르면, 압력 관련 수원 사고는 여전히 심각한 부상의 주요 원인 중 하나입니다. 완료 작업 중에 적절한 등급 선택이 협상 불가능한 이유를 강조합니다.
Frac 스택 어셈블리의 주요 구성 요소
파쇄 스택 내의 각 구성 요소는 유정 제어를 유지하고 파쇄 유체를 유도하는 데 특정 역할을 합니다.
1. 마스터 밸브
마스터 밸브는 유정 제어의 첫 번째 방어선입니다. 즉, 한 번의 작동으로 유정을 완전히 차단할 수 있습니다. 일반적으로 풀 보어 게이트 밸브는 케이싱 스풀이나 웰헤드 바로 위에 설치됩니다. 정상적인 펌핑 작업 중에는 압력 강하를 최소화하기 위해 마스터 밸브가 완전히 열린 상태로 유지됩니다. 긴급 상황에서는 몇 초 내에 원격 또는 수동으로 닫을 수 있습니다.
2. 면봉 밸브
면봉 밸브는 마스터 밸브 위에 위치하며 유선 도구, 천공 건 또는 플러그 설정 도구에 대한 압력 밀봉 액세스 지점을 제공합니다. 미국 셰일 작업의 주요 기술인 플러그 앤 퍼프 완료에서 면봉 밸브는 파쇄 단계 사이에 반복적으로 사용되어 천공 실행 및 플러그 설정을 실행합니다.
3. 윙 밸브(처리 및 환류)
날개 밸브는 파쇄 스택 본체에서 수평으로 연장되어 처리 철 라인(펌핑용) 및 환류 라인(파쇄 후 반환용)에 연결됩니다. 일반적인 파쇄 스택에는 2개 이상의 윙 밸브(고압 처리 윙 1개, 저압 역류 윙 1개)가 있습니다. 최신 FRAC 스택의 고압 윙 밸브 기능 텅스텐 카바이드 트림 프로판트가 함유된 슬러리의 침식을 방지합니다.
4. 프랙 헤드(염소 머리)
파쇄 헤드는 파쇄 스택의 최상부 구성 요소이며 펌프 트럭의 다중 처리 철 라인에 대한 주요 연결 지점입니다. Frac 헤드에는 일반적으로 입구 포트 4~8개 , 여러 펌프를 동시에 주입할 수 있습니다. 이 병렬 주입 기능은 현대적인 다단계 완성에 필요한 매우 높은 유속을 가능하게 합니다. 또한 Frac 헤드에는 역류를 방지하기 위한 일체형 체크 밸브가 통합되어 있습니다.
5. 킬 라인 및 체크 밸브
킬 라인은 유정 제어 사고 발생 시 제어권을 회복하기 위해 중유를 유정으로 펌핑하는 보조 경로를 제공합니다. 체크 밸브는 파쇄 스택 전체에 통합되어 압력 강하를 처리할 때 유정 유체나 가스가 펌프 라인으로 역류하는 것을 방지합니다.
Frac 스택 유형: 단일, 이중 및 지퍼 구성
Frac 스택은 유정 설계, 패드 드릴링 레이아웃 및 운영 목표에 따라 여러 구성으로 배포됩니다.
| 구성 | 설명 | 최고의 응용 프로그램 |
| 단일 FRAC 스택 | 유정당 하나의 스택; 표준 구성 | 단일 우물 완성, 수직 우물 |
| 듀얼 FRAC 스택 | 공통 처리 매니폴드를 공유하는 2개의 스택 | 이중 스트링 완성의 동시 파쇄 |
| 지퍼 Frac 설정 | 별도의 스택과 공유 매니폴드를 통해 두 개의 인접한 유정 사이를 교대로 파쇄합니다. | 패드 드릴링 - 펌프 활용도 향상, NPT 감소 |
| Simul-Frac 설정 | 전용 펌프 스프레드를 사용하여 두 개의 유정을 동시에 파쇄 | 고강도 패드 완성; 일일 스테이지 수 최대화 |
표 2: 일반적인 FRAC 스택 구성, 설명 및 최적의 애플리케이션 시나리오.
채택 지퍼 파쇄 그리고 동시분열 Permian Basin 및 기타 미국의 주요 셰일 광산의 기술은 파쇄 굴뚝 설계에 상당한 혁신을 가져왔습니다. Simul-Frac 작업에서 운영자는 보고했습니다. 완료 효율성 40~60% 향상 기존의 단일 우물 파쇄법에 비해 측면 발당 비용이 크게 절감됩니다.
Frac 스택의 재료 선택 및 내마모성
파쇄 스택은 마모성이 높은 프로판트 슬러리에 노출되므로 재료 선택이 중요합니다. 마모 실패는 파쇄 스택 가동 중지 시간 및 교체의 주요 원인 중 하나입니다.
주요 재료 고려 사항은 다음과 같습니다.
- 본체 및 보닛 재질: API 6A PSL-3 또는 PSL-4 요구 사항을 충족하도록 열처리된 AISI 4130/4140 합금강
- 좌석 및 게이트 트림: 고속 프로판트 흐름에서 내식성을 위한 텅스텐 카바이드 또는 강화 17-4 PH 스테인리스 스틸
- 물개: 탄성중합체 씰은 높은 pH의 폐수 시스템 및 산성 기반 자극 유체를 포함한 파쇄 유체 화학과 호환되어야 합니다.
- 사워 서비스(H2S) 환경: 황화수소가 존재할 경우 NACE MR0175/ISO 15156 준수 소재가 필수입니다.
완성 장비 부문의 연구에 따르면 텅스텐 카바이드 트리밍 밸브 서비스 수명을 보여주세요 3~5배 더 길어짐 높은 프로판트 농도 응용 분야의 표준 강철 트림 밸브보다 적은 장비 교체를 통해 전체 완료 비용을 크게 줄입니다.
Frac 스택 설계 및 테스트를 관리하는 API 표준
Frac 스택은 국제적으로 인정받는 API 표준을 준수해야 합니다. 준수는 선택 사항이 아닙니다. 이는 대부분의 석유 및 가스 운영에 대한 법적 및 계약상 요구 사항입니다.
- API 6A(수원 및 크리스마스 트리 장비): 파쇄 스택을 포함한 유정 구성 요소의 설계, 재료, 테스트 및 마킹을 관리합니다. PSL-2, PSL-3 및 PSL-4 레벨은 점점 더 엄격한 품질 및 추적성 요구 사항을 정의합니다.
- API 16C(초크 및 살상 장비): 종종 FRAC 스택과 통합되는 킬 라인 및 초크 매니폴드를 포함한 고압 유정 제어 구성 요소에 적용됩니다.
- API 6FA / 6FB(화재 테스트): 화재 위험이 높은 환경에서는 화재 테스트를 거친 FRAC 스택 밸브를 지정할 수 있습니다.
- NACE MR0175: H2S 농도가 임계값을 초과하는 산성 서비스 응용 분야에 대한 재료 요구 사항입니다.
중요한 유정과 고위험 환경의 경우 운영자는 일반적으로 다음을 지정합니다. PSL-3 또는 PSL-4 전체 재료 추적성, 보충 NDE(비파괴 검사) 및 입회 공장 승인 테스트(FAT)가 필요한 정격 FRAC 스택.
올바른 Frac 스택을 선택하는 방법: 실용적인 체크리스트
올바른 파쇄 스택을 선택하려면 유정 조건, 운영 요구 사항 및 규제 의무에 대한 체계적인 평가가 필요합니다.
| 선택기준 | 평가 대상 |
| 작동 압력 | MASITP 안전마진; API 6A 압력 등급과 일치 |
| 보어 크기 | 튜브 또는 케이싱 OD를 통과해야 합니다. 유선 액세스에는 풀 보어 권장 |
| 유체 호환성 | 씰 엘라스토머는 FRAC 유체 화학(pH, 온도, 화학 물질)과 호환되어야 합니다. |
| H2S / CO2 서비스 | NACE 준수 재료가 필요합니다. 부분압력 확인 |
| 온도 등급 | 표면 주변 온도 범위; HPHT 유정용 고온 씰 |
| 마모 / 프로판트 로딩 | 프로판트 메쉬 크기 및 농도; 고농도 작업을 위한 텅스텐 카바이드 트림 |
| API PSL 수준 | 표준 우물용 PSL-2; 고위험 또는 중요 우물용 PSL-3/4 |
| 완료 방법 | 플러그 앤 퍼프 대 슬라이딩 슬리브; 면봉 밸브 요구 사항을 결정합니다. |
표 3: 주요 엔지니어링 및 운영 매개변수를 다루는 실제 FRAC 스택 선택 체크리스트.
Frac 스택 유지 관리, 검사 및 서비스 수명
Frac 스택이 안정적으로 작동하도록 하려면 적절한 유지 관리가 필수적입니다. 고압 펌핑 작업 중에 밸브가 고장나거나 씰이 파손되면 안전 위험과 비용이 많이 드는 계획되지 않은 가동 중단을 의미합니다.
FRAC 스택 유지 관리에 대한 업계 모범 사례는 다음과 같습니다.
- 작업 전 압력 테스트: 모든 파쇄 스택은 모든 작업 전에 작동 압력 등급에 대한 압력 테스트(일반적으로 250PSI의 저압 테스트 및 전체 작동 압력 테스트)를 거쳐야 합니다.
- 작업 후 검사: 밸브, 시트 및 씰은 각 작업 후에 검사해야 합니다. 밸브 트림과 게이트 시트는 마모가 가장 심한 품목입니다.
- 전체 보수 간격: 많은 운영자가 매 주기마다 완전 분해 및 재인증을 지정합니다. 12~18개월 또는 정의된 작업 시간 이후 중 먼저 도래하는 날짜.
- 문서화 및 추적성: 유지 관리 기록, 압력 테스트 인증서 및 자재 추적성 문서는 규제 시장의 모든 파쇄 스택과 함께 제공되어야 합니다.
유지 관리 주기를 무시하는 것은 현장 FRAC 스택 오류의 주요 원인입니다. 업계 데이터에 따르면 예방 유지 관리 프로그램을 통해 계획되지 않은 FRAC 스택 오류를 최대 70%까지 줄입니다. , 완료 프로그램 기간 동안 상당한 비용 절감 효과를 얻을 수 있습니다.
Frac 스택 기술의 혁신
Frac 스택 기술은 셰일 운영자가 요구하는 점점 더 공격적인 완성 프로그램을 지원하기 위해 계속해서 빠르게 발전하고 있습니다.
- 전기 및 유압 작동 밸브: 원격 작동식 파쇄 스택을 사용하면 작업자가 안전한 거리에서 밸브를 열고 닫을 수 있어 고압 작업 중 인력 노출을 줄일 수 있습니다.
- 자동 압력 모니터링: 통합 압력 변환기와 실시간 SCADA 통합을 통해 펌핑 중에 파쇄 스택 무결성을 지속적으로 모니터링할 수 있습니다.
- 20,000PSI-class systems: 운영자가 더 깊고 더 조밀한 구조물을 목표로 함에 따라 20,000PSI 등급의 차세대 파쇄 스택이 더 넓은 상업적 용도로 사용되고 있습니다.
- 작고 가벼운 디자인: 다중 유정 패드 현장에서 신속한 장비 설치 및 장비 정지를 위해 설계된 모듈식 파쇄 스택은 유정당 총 완료 시간을 단축합니다.
- 고속 FRAC 플러그 드릴링: FRAC 스택과 결합된 통합 코일형 튜브 및 플로우백 시스템은 스테이지 간 플러그 드릴아웃을 더 빠르게 수행하여 고주파 완료 일정을 지원합니다.
이러한 혁신은 업계의 추진력을 종합적으로 지원합니다. 더 빠르고 효율적인 완료 고압 장비에 사람이 노출될 위험을 줄입니다.
Frac 스택에 대해 자주 묻는 질문
Q: FRAC 스택과 FRAC 헤드의 차이점은 무엇입니까?
답: 에이 FRAC 스택 마스터 밸브, 면봉 밸브, 윙 밸브 및 프랙 헤드가 결합된 전체 웰헤드 어셈블리를 나타냅니다. 에이 FRAC 헤드 (또는 염소 머리)는 특히 여러 펌프 트럭의 처리 철 라인을 유정까지 연결하는 파쇄 스택의 다중 포트 상부 매니폴드입니다.
Q: FRAC 스택을 준비하는 데 얼마나 걸리나요?
FRAC 스택의 준비 시간은 구성 복잡성에 따라 달라집니다. 표준 단일 FRAC 스택은 일반적으로 다음과 같이 조작할 수 있습니다. 4~8시간 경험이 풍부한 승무원에 의해. 공유 매니폴드와 여러 스택이 포함된 지퍼 분할 설정에는 시간이 걸릴 수 있습니다. 12~24시간 전체 장비 및 압력 테스트를 위해.
Q: 파쇄 후 흐름 역류에 파쇄 스택을 사용할 수 있습니까?
예. 많은 운영자가 FRAC 스택을 사용합니다. 역류 날개 밸브 초기 환류 기간 동안 되돌아오는 유체와 가스를 표면 처리 장비로 보냅니다. 그러나 Frac 스택은 확장된 생산 서비스를 위해 설계되지 않았기 때문에 일반적으로 장기 생산이 시작되기 전에 영구 생산 트리로 대체됩니다.
Q: FRAC 스택 오류의 원인은 무엇입니까?
는 most common causes of frac stack failures include: 밸브 시트 및 게이트의 침식 프로판트 슬러리로부터; 씰 악화 유체 화학적 비호환성으로 인해; 작동 압력 등급 초과 ; 그리고 부적절한 작업 전 압력 테스트 . 적절한 재료 선택, 정기적인 유지 관리 및 작업 전 테스트 프로토콜은 대부분의 실패 모드를 완화합니다.
Q: FRAC 스택을 임대하거나 구매합니까?
두 모델 모두 공통입니다. 유정 서비스 회사와 유전 임대 도구 회사는 FRAC 스택을 제공합니다. 직업별 또는 기간 임대 기준 이는 유지 관리 프로그램을 관리하고 싶지 않은 운영자에게 일반적입니다. 높은 완료 활동을 보이는 대규모 운영자 자신의 FRAC 스택을 소유 그리고 operate their own maintenance facilities to control cost and availability.
결론: FRAC 스택을 올바르게 확보하는 것이 중요한 이유
Frac 스택은 필수품이 아닙니다. — 정확한 선택, 유지 관리 및 운영이 유정 안전, 완료 효율성 및 궁극적으로 모든 수압 파쇄 프로그램의 경제성에 직접적인 영향을 미치는 정밀하게 설계되고 안전이 중요한 어셈블리입니다.
올바른 압력 등급 및 보어 크기 선택부터 산성 또는 마모성 서비스에 대한 적절한 재료 등급 지정에 이르기까지 파쇄 스택 구성의 모든 결정은 다운스트림 결과를 가져옵니다. 완료 프로그램이 더 깊고, 길어지고, 측면이 길어지고, 처리 압력이 높아지고, 유정당 단계가 늘어나는 등 더욱 공격적이 되면서 고성능의 적절하게 인증된 FRAC 스택의 역할은 더욱 중요해질 것입니다.
파쇄 스택의 기술적 기본 사항을 이해하는 엔지니어 및 조달 전문가는 운영 안전을 개선하고, 장비 가동 중지 시간을 줄이며, 유정 완성에 드는 전체 비용을 최적화하는 결정을 내릴 수 있는 더 나은 위치에 있습니다.
